Salut! En tant que fournisseur de lecteurs de fréquences variables en trois phases (VFD), je suis ravie de décomposer les spécifications techniques pour vous. Ces disques sont super importants dans de nombreuses industries, donc comprendre leurs fonctionnalités peut vraiment vous aider à faire le bon choix pour vos besoins.
Notations de puissance
L'une des premières choses que vous examinerez lors du choix d'un VFD à trois phases est la cote de puissance. Il vous indique la quantité d'énergie que le lecteur peut gérer et est généralement mesurée en puissance (HP) ou kilowatts (KW). Pour des applications plus petites, comme une petite bande transporteuse ou un ventilateur dans un atelier, un3HP VFD 3 phasepourrait être juste le billet. Il peut fournir suffisamment d'énergie pour exécuter ces types d'équipement en douceur.

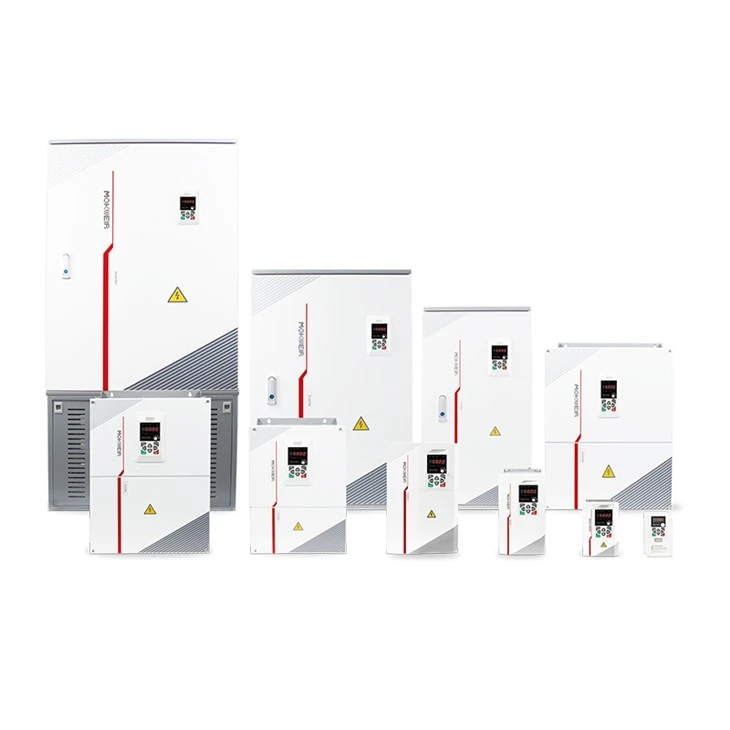

D'un autre côté, si vous avez affaire à de grandes machines industrielles, telles que les grandes pompes ou les compresseurs lourds, vous aurez besoin d'une cote de puissance plus élevée. UNDrive VFD de 100 chPeut gérer la charge et maintenir vos opérations en cours d'exécution efficacement.
Tension d'entrée et de sortie

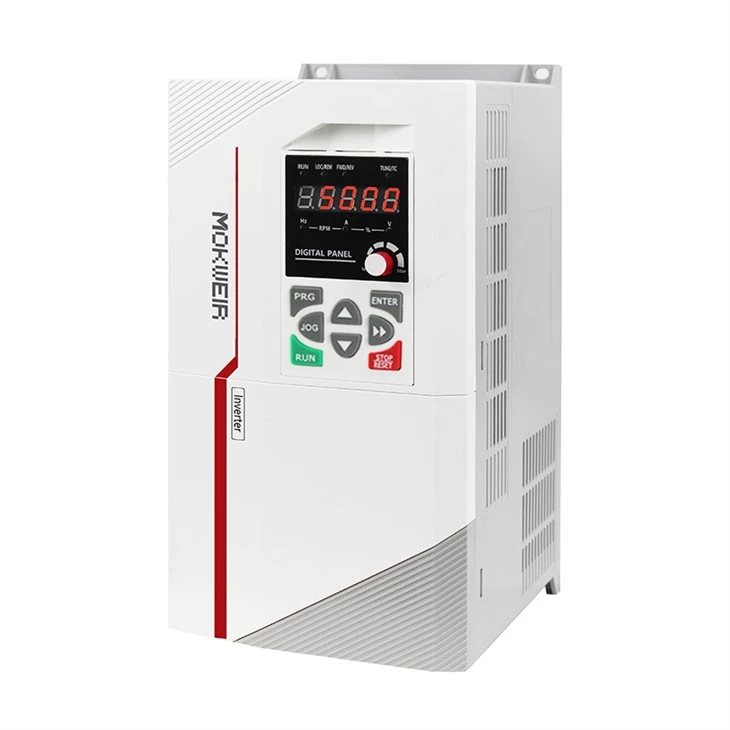

La tension d'entrée d'un VFD en trois phases est la tension dont il a besoin pour fonctionner. Les tensions d'entrée communes sont 220 V, 380 V, 400 V et 480 V. Vous devez vous assurer que la tension d'entrée du lecteur correspond à la tension disponible sur votre site. Par exemple, si votre alimentation est 220 V, alors unVFD 220V 3 phaseserait adapté.
La tension de sortie du VFD est réglable et peut être définie en fonction des exigences du moteur que vous utilisez. Cette flexibilité vous permet de contrôler efficacement la vitesse et le couple du moteur.
Gamme de fréquences
La plage de fréquences est une autre spécification cruciale. La fréquence standard dans la plupart des réseaux électriques est de 50 Hz ou 60 Hz. Cependant, un VFD triphasé peut ajuster la fréquence de sortie pour contrôler la vitesse du moteur. La plupart des VFD ont une plage de fréquences de 0 Hz à 400 Hz ou même plus dans certains modèles de performances élevées.
En modifiant la fréquence, vous pouvez rendre le moteur plus lent ou plus rapide que sa vitesse nominale. Par exemple, si vous devez ralentir un moteur pour un processus spécifique, vous pouvez réduire la fréquence de sortie du VFD. Ceci est vraiment utile dans les applications où vous avez besoin d'un contrôle de vitesse précis, comme dans une presse à imprimer ou une machine textile.
Méthodes de contrôle
Il existe plusieurs méthodes de contrôle disponibles dans les VFD en trois phases. Le plus fondamental est le contrôle scalaire, qui est simple et coûteux. Il contrôle la tension et le rapport de fréquence pour régler la vitesse du moteur.
Le contrôle vectoriel est une méthode plus avancée. Il peut fournir un meilleur contrôle du couple et une précision de vitesse. Avec le contrôle du vecteur, le VFD peut séparer le flux magnétique et les composants de couple du courant du moteur, permettant un contrôle plus précis des performances du moteur.
Le contrôle des vecteurs sans capteur est une variation du contrôle du vecteur qui ne nécessite pas de capteur de vitesse. Il estime la vitesse du moteur en fonction des paramètres électriques du moteur. Cela réduit le coût et la complexité du système tout en offrant de bonnes performances.
Caractéristiques de protection
Un bon VFD en trois phases devrait avoir une gamme de caractéristiques de protection pour assurer la sécurité de l'entraînement et du moteur connecté. Over - La protection actuelle est essentielle. Il détecte lorsque le courant circulant dans le VFD dépasse une certaine limite et arrête le lecteur pour éviter les dommages.
La protection de tension et de sous-tension est également importante. Ils protègent le lecteur contre les dommages causés par les fluctuations de tension dans l'alimentation. Over - La protection de la température surveille la température des composants du VFD et arrête le lecteur s'il devient trop chaud.
Interfaces de communication
De nombreux VFD modernes triphasés sont livrés avec des interfaces de communication. Celles-ci permettent à la VFD d'être connectée à d'autres appareils, tels qu'un PLC (contrôleur logique programmable) ou un ordinateur. Les protocoles de communication courants incluent Modbus, Profibus et Ethernet.
Avec ces interfaces, vous pouvez surveiller et contrôler le VFD à distance. Vous pouvez également collecter des données sur les performances du moteur, telles que la vitesse, le courant et la température, pour l'analyse et le dépannage.
Efficacité
L'efficacité est une considération importante, en particulier dans les applications industrielles à grande échelle. Un VFD à haute efficacité peut économiser une quantité importante d'énergie au fil du temps. La plupart des VFD à 3 phases modernes ont une efficacité de plus de 90%. Cela signifie que seul un petit pourcentage de la puissance d'entrée est perdu sous forme de chaleur, et la plupart sont utilisés pour conduire le moteur.
Harmonique
Les harmoniques sont des fréquences électriques indésirables qui peuvent être générées par le VFD. Des niveaux élevés d'harmoniques peuvent causer des problèmes dans le système d'alimentation, comme la surchauffe des transformateurs et l'interférence avec d'autres équipements électriques.
De bons VFD en trois phases sont conçus pour minimiser les harmoniques. Certains modèles utilisent des filtres spéciaux ou des algorithmes de contrôle pour réduire la distorsion harmonique à un niveau acceptable.
Méthodes de refroidissement
La méthode de refroidissement d'un VFD est importante pour sa fiabilité à long terme. Il existe deux méthodes de refroidissement principales: le refroidissement de l'air et de l'eau - refroidissement.
Air - Le refroidissement est la méthode la plus courante. Il utilise des ventilateurs pour souffler l'air sur la chaleur - générer des composants du VFD pour dissiper la chaleur. Il est simple et coûteux - mais peut ne pas convenir à des environnements à haute puissance ou à température élevée.
Eau - Le refroidissement est plus efficace pour éliminer la chaleur. Il utilise de l'eau pour emporter la chaleur du VFD. Il est souvent utilisé dans les VFD de grande puissance ou dans les applications où l'espace est limité et le refroidissement à l'air - le refroidissement n'est pas suffisant.
Options de montage
Les VFD en 3 phases sont disponibles dans différentes options de montage. Les VFD montés par mur sont populaires pour les applications de petite à moyenne taille. Ils peuvent être facilement installés sur un mur, ce qui permet d'économiser un espace de plancher.
Panneau - Les VFD montés sont conçus pour être installés à l'intérieur d'un panneau de commande électrique. Cela offre une meilleure protection contre la poussière, l'humidité et d'autres facteurs environnementaux.
Conclusion
Donc, là, vous l'avez - les principales spécifications techniques d'un lecteur de fréquences variables en trois phases. Lorsque vous choisissez un VFD, vous devez considérer toutes ces spécifications en fonction de vos exigences d'application spécifiques.
Si vous êtes sur le marché pour un VFD triphasé et que vous avez des questions sur lesquelles vous convient, ou si vous souhaitez discuter davantage des détails techniques, n'hésitez pas à vous contacter. Nous sommes là pour vous aider à faire le meilleur choix pour votre entreprise. Qu'il s'agisse d'un projet à petite échelle ou d'une opération industrielle à grande échelle, nous avons l'expertise et les bons produits pour répondre à vos besoins. Commençons une conversation et voyons comment nous pouvons travailler ensemble pour améliorer vos opérations.
Références
- «Drives de fréquence variable: principes, opération et applications» par Russell D. Dupuis
- Manuels techniques des principaux fabricants VFD triphasés.
