La compensation du glissement est un aspect crucial lorsqu'il s'agit de systèmes VFD (Variable Frequency Drive) 220 V triphasés. En tant que fournisseur de ces variateurs, j'ai pu constater par moi-même comment une compensation adéquate du glissement peut améliorer les performances des moteurs et des équipements industriels. Dans ce blog, je partagerai quelques conseils sur la façon d'ajuster la compensation de glissement d'un VFD 220v triphasé.
Tout d’abord, comprenons ce qu’est un glissement. Le glissement fait référence à la différence entre la vitesse synchrone du champ magnétique tournant dans un moteur à courant alternatif et la vitesse réelle de l'arbre du moteur. Dans un système VFD, la compensation du glissement est utilisée pour ajuster la fréquence de sortie afin de maintenir une vitesse du moteur plus constante dans des conditions de charge variables.
Pour commencer le processus de réglage, vous devez avoir une compréhension de base du panneau de commande de votre VFD. La plupart des VFD modernes sont livrés avec une interface conviviale où vous pouvez accéder à divers paramètres, y compris la compensation de glissement. Habituellement, vous trouverez un paramètre lié à la compensation du glissement dans le menu de configuration du variateur.
Avant d'effectuer tout réglage, il est essentiel de connaître le glissement nominal de votre moteur. Le glissement nominal est généralement spécifié par le fabricant du moteur et peut être trouvé dans la fiche technique du moteur. Cette valeur vous donne un point de départ pour définir le paramètre de compensation de glissement sur le VFD.
Une fois que vous avez localisé le paramètre de compensation de glissement sur le VFD, vous pouvez commencer à effectuer des ajustements. Une bonne approche consiste à commencer avec une valeur prudente, disons environ 50 % du glissement évalué. Ensuite, vous pouvez tester le moteur dans différentes conditions de charge. Faites tourner le moteur à une fréquence constante et augmentez progressivement la charge. À mesure que la charge augmente, observez la vitesse du moteur. Si la vitesse diminue considérablement, cela signifie que la compensation du glissement est peut-être trop faible.
D'un autre côté, si la vitesse du moteur commence à fluctuer ou si le moteur surchauffe, la compensation de glissement peut être réglée trop haut. Dans de tels cas, vous devrez réduire la valeur de compensation du glissement. C'est un peu un processus d'essais et d'erreurs, mais avec de la patience, vous pouvez trouver le réglage optimal.
Un autre facteur important à considérer est le type de charge. Différents types de charges ont des caractéristiques de glissement différentes. Par exemple, une charge à couple constant, comme une bande transporteuse, nécessitera un réglage de compensation de glissement différent par rapport à une charge à couple variable, comme une pompe centrifuge.
Pour les charges à couple constant, vous devrez peut-être définir une valeur de compensation de glissement relativement plus élevée pour garantir que le moteur maintient une vitesse stable même sous de lourdes charges. En revanche, pour les charges à couple variable, une valeur de compensation de glissement plus faible peut être suffisante car le couple de charge diminue à des vitesses inférieures.
Parlons de quelques erreurs courantes à éviter lors de l'ajustement de la compensation de glissement. L'une des erreurs les plus courantes consiste à définir la compensation du glissement sur la base de conjectures plutôt que d'utiliser le glissement nominal du moteur. Cela peut conduire à un fonctionnement inefficace du moteur et même à des dommages au moteur à long terme.
Une autre erreur consiste à ne pas tester le moteur dans différentes conditions de charge. Un seul test de charge peut ne pas vous donner une image précise de la façon dont le moteur fonctionnera dans des scénarios réels. Assurez-vous de tester le moteur à différents niveaux de charge, de légère à pleine charge, pour affiner le réglage de la compensation de glissement.

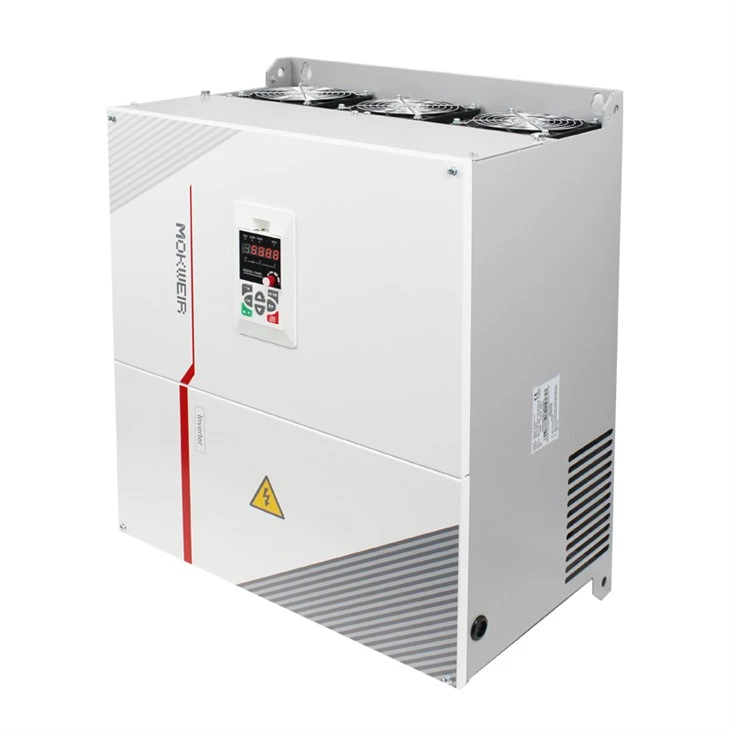

Maintenant, permettez-moi de vous présenter certains de nos produits liés à ce sujet. Nous proposons une gamme de VFD hautes performances, tels que leEntraînement VFD de 100 chet leEntraînement par onduleur de 7,5 kW. Ces entraînements sont conçus pour fournir un contrôle précis et un fonctionnement efficace, et ils sont dotés de paramètres de compensation de glissement faciles à régler.
NotreVariateur de fréquence triphaséest également une excellente option pour ceux qui recherchent une solution fiable et polyvalente. Il peut être utilisé avec différents types de moteurs et de charges, et le réglage de la compensation de glissement est simple.
Si vous rencontrez des difficultés pour régler la compensation de glissement de votre VFD 220v triphasé ou si vous êtes intéressé par l'achat de nos produits, n'hésitez pas à nous contacter. Nous disposons d’une équipe d’experts qui peuvent vous fournir des conseils et un soutien professionnels. Que vous soyez une petite entreprise ou une grande entreprise industrielle, nous pouvons vous aider à trouver la solution VFD adaptée à vos besoins.
En conclusion, l'ajustement de la compensation de glissement d'un VFD 220v triphasé est un processus qui nécessite un examen et des tests minutieux. En suivant les étapes décrites dans ce blog et en utilisant les bons produits, vous pouvez vous assurer que votre moteur fonctionne de manière optimale, économisant ainsi de l'énergie et réduisant les coûts de maintenance. Donc, si vous êtes à la recherche d'un VFD de haute qualité ou si vous avez besoin d'aide pour ajuster la compensation du glissement, contactez-nous dès aujourd'hui pour une consultation.
Références :
- Fiches techniques des moteurs de divers fabricants
- Manuels d'utilisation du VFD
